Soittimen johtosarjan asennusohje
Tämä soittimen johtosarjan asennusohje pätee kaikkiin myymiimme johtosarjoihin.
Kun olet vaihtamassa autosoitinta jälkiasennussoittimeen, tarvitset uuden soittimen kytkemiseen auton merkki- ja mallikohtaisen johtosarjan.
Koska kaikki johtosarjat ovat merkki- ja mallikohtaisia, on niiden kytkentä melko helppoa.
- Liitä johtosarja auton soittimen johdotukseen
- Liitä toinen pää soittimen taakse josta löytyy niin sanottu ISO-liitäntä
- Kytke LEAD-johto CAN-väyläpurkkiin(“rattiadapteri”)
- Liitä LEAD-johto soittimen taakse

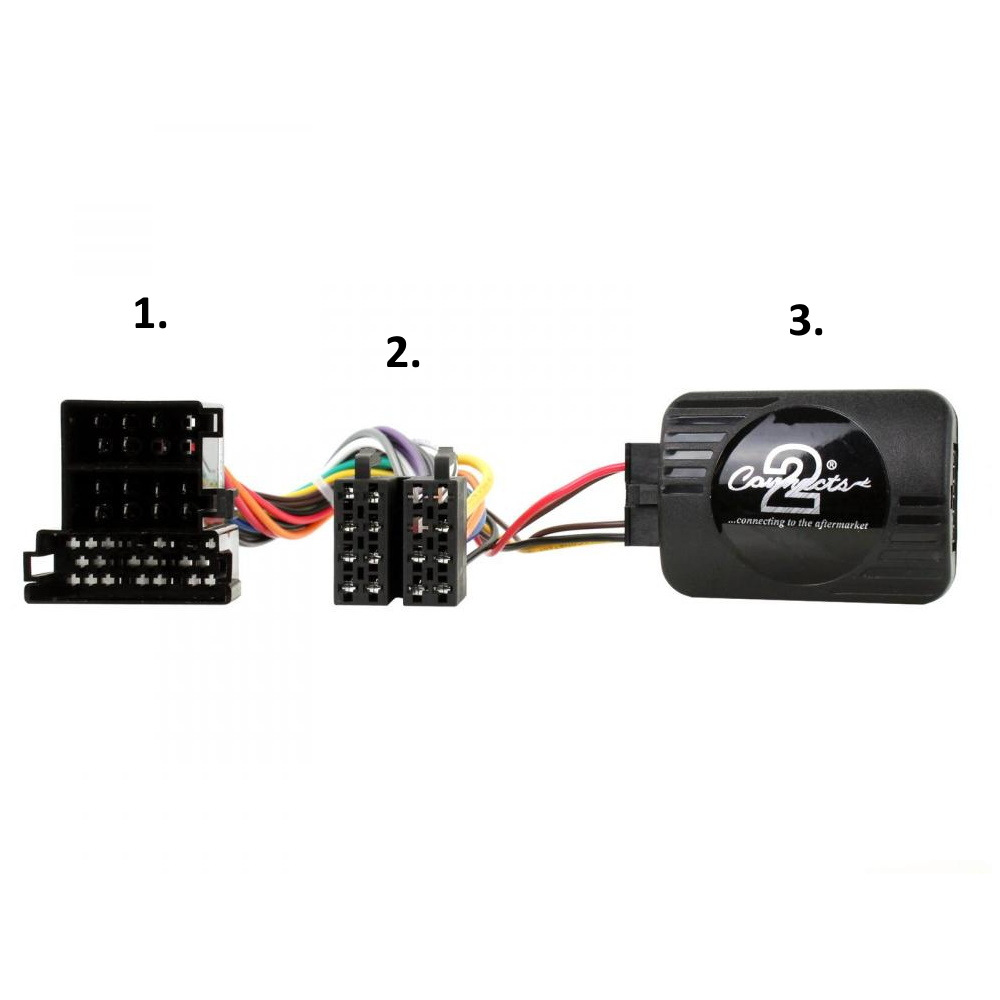

Mallissa yksi Audin johtosarja. Huomaa, että kuvan ensimmäinen auton johdotukseen kytkettävä liitin on usein hieman erilainen merkistä/mallista riippuen. Periaate kytkentään on kuitenkin aina sama.
LEAD-johto
LEAD-johtoja on useita erilaisia. Multilead-johto sopii kaikkiin soittimiin ja soittimen merkkikohtaiset johdot sopivat vain tiettyn soitin merkin kanssa. Merkkikohtaiset johdot on usein helpompi kytkeä. Multilead-johtokaan ei ole kovin vaikea, mutta siitä tulee aika ajoin kysymyksiä, joten tässä sen kytkentäohje selitettynä.
Esimerkiksi jos kytket johdon Kenwood soittimeen, liitä “KEY1” johto soittimen taakse ja katkaise CAN-väyläadapteriin kytkettävästi liittimestä oranssi ja vihreä johdon poikki. Johtojen katkaiseminen näkyy ohjeessa J1=0(joten se poikki), J2=0(joten sekin poikki) ja J3=1(se jätetään katkaisematta). Lisäksi “Connector” kohdassa lukee “Key1″(eli tämä merkitty johto liitetään soittimen taakse).
Usein kysytyt kysymykset soittimen johtosarjan asennukseen liittyen
LEAD-johto aiheuttaa joskus kysymyksiä ja siitä ohje yllä.
Toinen kysymys mitä tulee vastaan, on ihmettely, kun soitin ei käynnisty tai esim rattinapit eivät toimi oikein. 99% ongelma johtuu siitä, että autoon on kytketty virrat jossain vaiheessa ennen kuin kaikki johdot ovat kiinni. Eli tee kytkentä rauhassa ohjeen mukaisesti ja varmista ennen virtojen kytkemistä, että kaikki johdot(myös LEAD-johto) on liitetty paikoilleen.
Jos ehdit käyttää virtaa päällä autossa ennen kuin kaikki johdot tuli liitettyä, CAN-väyläadapteri voi ohjelmoitua väärin ja se näkyy useimmiten niin, että soitin ei käynnisty tai rattinapit eivät toimi.
Ongelma on onneksi helppo korjata. Irrota CAN-väyläadapteri sekä irrota kaikki johdot. Tämän jälkeen odota vähintään 30 minuuttia, niin purkki nollaantuu. Kytke liitännät uudelleen.
